プログラマブル表示器　V815Nシリーズの製品紹介

V815N series

  • 15inches
  • TFT
  • 64K color
  • 3ch serial
  • CF
  • AB USB
  • COM I/F
  • XGA

XGA 65,536F Flagship model

V815iXN

  • Ethernet
  • option
  • RGB option
  • option
  • 仕様
  • 外形図
  • システム構成
  • ダウンロード
  • モデル

一般仕様

V815iXN V815iXDN
電源 定格電圧AC100～240VDC24V
電圧許容範囲AC100～240V±10％DC24V±10%
許容瞬時停電時間20ms以内1ms以内
消費電力(最大定格）90VA以下40W以下
突入電流20A,10ms(AC100V)30A,1ms
40A,10ms(AC200V)
絶縁抵抗 DC500V 10MΩ以上
物理的環境 動作周囲温度0°C ～+40°C
保存周囲温度-10°C ～+50°C
相対湿度85％RH以下（結露なきこと、最大湿球温度39℃以下）※1
使用雰囲気腐食性ガスがなく、じんあいがひどくないこと、および導電性のじんあいがないこと
使用高度標高2000m以下
汚染度※2汚染度2
機械の稼働条件 耐振動振動周波数 10～150Hz、加速度 9.8m/s 2(1G)、片振幅 0.075mm、X,Y,Z 3方向　各１時間
耐衝撃パルス波形 正弦半波、ピーク加速度 147m/s 2（15G）、X,Y,Z各3方向、各6回
電気的稼働条件 耐ノイズ1500Vp-p(パルス幅:1μs、立上り時間:1ns）1000Vp-p(パルス幅:1μs、立上り時間:1ns）
耐静電気放電IEC61000-4-2に準拠、接触6kV、気中8kV
設置条件 接地D種接地　FG/SG分離
構造保護構造:フロントパネル:IP65準拠(防水パッキン使用時)
リヤケース:IP20準拠形状:一体形　取付方法:パネル埋込取付
冷却方式自然空冷
質量単体約5.5kg単体約5.3kg
外形寸法 W×H×D(mm)382.8×312.8×81.1
パネルカット (mm)369.4×299.4(+0.5/-0)
材質 アルミ
  • ※1 故障の原因となりますので湿球温度39℃以下でご使用ください。
  • ※2その機器が使用される環境における導電性物質の発生度合を示す指標です。汚染度2は、非導電性の汚染しか発生しない。
    ただし、たまたまの凝結によって一時的な導電が起こりうる環境です。

性能仕様

表示部仕様 画面メモリ12.5Mバイト
表示デバイスTFTカラー
表示分解能　横×縦(ドット)1024×768
表示サイズ15インチ
表示色65536色（ブリンクなし）/32768色（ブリンクあり）
バックライトLED
バックライト寿命約100,000時間
バックライト自動消灯機能常時点灯、任意設定
POWERランプ正常動作状態で点灯。バックライト異常（バックライト切れなど）検出時に点滅
コントラスト調整なし
輝度調整３段階（マクロの場合は，128段階）
表示文字数 1/4角横127文字×縦96行
半角横127文字×縦48行
全角横64文字×縦48行
文字拡大率 横1～8倍　縦1～8倍
タッチスイッチ スイッチ分解能アナログ:1024(横)×1024(縦)
機械的寿命100万回以上
表面処理ハードコート、ノングレア処理5％
ファンクションスイッチ仕様 構成数8個
外部インターフェース仕様 D-Sub9ピン(CN1)RS-232CまたはRS-422/RS-485　調歩同期式
データ長:7,8ビット　パリティ:偶数、奇数、なし
ストップビット:1,2ビット
伝送速度:4800、9600、19200、38400、57600、
76800、115200、187500 ※3bps　 ※4
モジュラー8ピン(MJ1/MJ2)RS-232CまたはRS-422/RS-485(2線式)　調歩同期式
データ長:7,8ビット　パリティ:偶数、奇数、なし
ストップビット:1,2ビット
伝送速度:4800、9600、19200、38400、
57600、76800、115200bps
CFカードインターフェースCompactFlash TM準拠
Ethernet※5IEEE802.3準拠
伝送速度:10Mbps、100Mbps
使用ケーブル:100Ωアンシールドツイストペア、
カテゴリー5、最大長=100m
USBAタイプ・Bタイプ(Ver1.1)
時計及びバックアップメモリ仕様 電池仕様コイン型リチウム１次電池
バックアップメモリSRAM　512Kバイト
バックアップ期間5年(周囲温度25℃)
カレンダ精度月差　±90秒(周囲温度25℃)
  • ※3　周囲温度25℃、表面輝度が初期値の50%になる時間
  • ※4　シーメンス社MPI接続のみ
  • ※5　iシリーズのみ標準装備

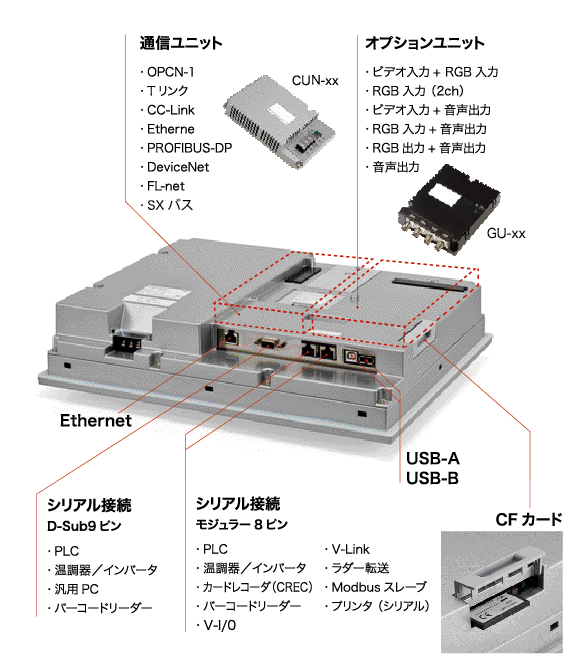

インターフェース

インターフェイス

外形図／各部名称

（単位：ｍｍ）

側面図 正面図 背面図
側面図 正面図 背面図
下面図 パネルカット
下面図 パネルカット
各部名称
  1. 1ディスプレイ
  2. 2POWERランプ
  3. 3ファンクッションスイッチ
  4. 4通信ユニット用コネクタ(CN5)
  5. 5オプションユニット用コネクタ(CN7)
  6. 6電池フォルダ
  7. 7ＣＦカード用コネクタ(CF)
  8. 8ディップスイッチ
  1. 9電源入力端子台
  2. 10シリアル接続モジュラー8ピン(MJ1)
  3. 11シリアル接続モジュラー8ピン(MJ2)
  4. 12シリアル接続Ｄ－Ｓｕｂピン(CN1)
  5. 13100BASE-TX/10BASE-T用コネクタ(LAN)
  6. 14USBスレーブ(U-B)
  7. 15USBマスタ(U-A)

システム構成　

V8i シリーズ

V8i シリーズ

V8 シリーズ

V8 シリーズ

V815N series ダウンロード

V815Nシリーズのダウンロード資料

項目 概要 言語 更新日 ファイルサイズ
ハード仕様書 V815Nハード説明、本体操作方法などを説明しています。
2018NJ2 		日本語2013/10/96,837KBダウンロード
接続マニュアル V8シリーズと各コントローラとの配線、通信設定について詳しく説明しています。
2201NJ22 		日本語2013/10/938,252KBダウンロード
取扱説明書 V815N（CCFL/LED）取扱説明書
3137NB0 		日本語

2015/8/10

1,210KB

ダウンロード
CADデータ V815NのCADデータです。日本語2009/1/714，629KBダウンロード
V815iX
　

【電源仕様】

なし: AC100 ～ 240 V 仕様
D: DC24 仕様 (CE/UL/cUL 対応品)
N
