8Ｗａｙ通信（接続構成）

最大8種類のＦＡ機器、異メーカーのPLCとの接続が可能に

8Way通信とは

8Way通信は、Ethernetによる接続（8プロトコル）とシリアルによる接続（3プロトコル）を組み合わせて、最大8機種の異機種・他メーカーのPLC及びその他周辺機器との接続を、1台のV8で行います。

• 8機種の機器と同時通信、各機器間のデータ受け渡しが可能。
• 複数のPLC及び周辺機器を同時に監視・操作。
• ゲートウェイ機能により、1台のV8でLAN上の異なる機器間の接続が可能。

接続構成例

接続構成1　シリアル接続（3ポート）

多様なＦＡ機器のネットワークを構築

シリアルで接続できるPLC及び周辺機器は、最大3機種まで拡張。装置／設備内に温調器やインバータなどを複数使用している場合でもV8と接続可能です。

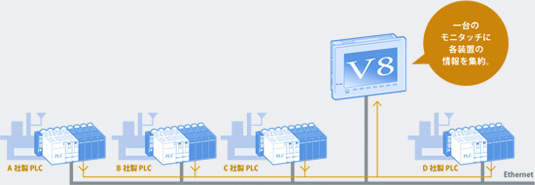

接続構成2　シリアル＋Ethernet混在接続

最大8機種――多彩な機器を一元管理

従来の温調／PLCとの2Way通信に加えて、Ethernetによる接続も組み合わせることができます。

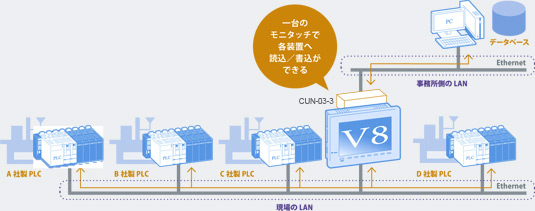

接続構成3　Ethernet接続　業界初！

異なるネットワーク間のゲートウェイとして

1台のV8で8機種のPLCとEthernet接続できます。さらにオプションユニット(CUN-03-3)を装着し、Ethernetポートを2ポートに増設することで、ゲートウェイとして使用できます。
例えば、現場と事務所間など異なるネットワークをV8で接続しても、ネットワーク自体に負荷をかけることなく、データの受け渡しが行えます。
