USBマスタ／スレーブ

マスタ／スレーブの2タイプのUSBインターフェースを全機種に標準装備　

大容量データも高速転送、プリンタにも容易に接続　

スレーブ(USB-B)

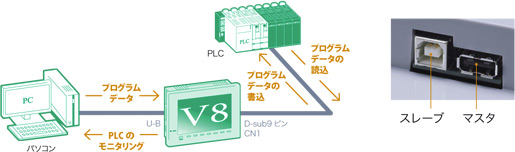

ラダー転送機能

V8のUSBポートを介してパソコンからラダープログラムの書込やモニタリングが行なえます。貴重なポートを無駄にせず、より高速なラダー転送を実現します。　

　

画面データの高速転送

作画ソフト『V-SFT』で作った大容量の画面データを高速転送(ダウンロード／アップロード)できます。

　

プリンタを選ばない「PictBridge」対応

デジタルカメラとプリンタを USB接続で印刷するための共通規格「PictBridge」に対応。
PictBridge対応のプリンタならば、日報・月報など資料の印刷も極めて簡単。現場を煩わせません。

　

マスタ (USB-A)

カードリーダライタ接続

　

弊社製「USB-CFREC」との接続が可能。
現場での汎用性が高まります。　

盤面取付インターフェース対応

　

頻繁に抜き差しを繰り返すことが多いUSB機器。
オプションで、盤面前面にUSBポートを
配置できるインターフェース「UA-FR」、「UB-FR」を用意しました。

USBキーボード対応

　

従来のソフトウェアキーボードだけでなく、外付けのUSBキーボードが接続できます。長い品番や型番などの入力作業がスムーズになります。

USBマウス対応

PCの操作
　

オプションのRGB入力ユニット「GU-01」「GU-10」「GU-11」を装着すれば、PCの画面をV8に表示できます。USBマウスから、PCの操作が行えます。

大型ディスプレイへ出力

オプションのRGB出力ユニット「GU-02」を装着すれば、大型ディスプレイにV8の画面を表示できます。ディスプレイを見ながらUSBマウスで画面操作ができます。

CFカードインターフェース

多彩なCFカードの使い方ができる２ドライブ仕様

CFカード内蔵インターフェースとUSB接続リーダライタ

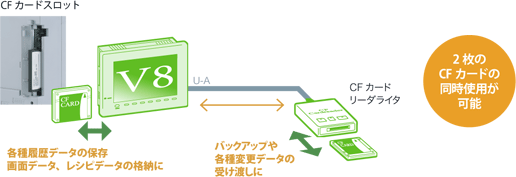

2ドライブ対応

内蔵のCFカードインターフェースに加え、USB接続によるCFカードリーダライタにも対応し、同時使用が可能です。2枚のCFカード間でファイルコピーができるので、V8の動作の妨げになりません。用途に応じて多彩な使い方ができます。

　

常時使用する内蔵ドライブとして

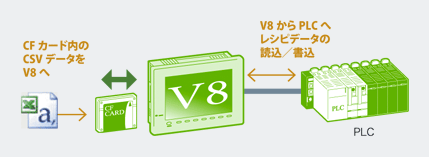

CASE 1 レシピデータ

生産品目ごとの生産条件をCFカードにCSV形式で格納。段取り替え時にCFカードから読み込み、PLCに書き込むことができます。またPLCからの読み込みも可能です。

　

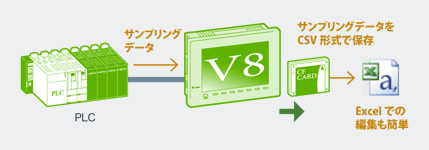

CASE 2 サンプリング

刻々と変化するデータや異常状態の変化をサンプリングし、履歴として保存可能。CSV形式で保存できるので、そのままExcelでの編集も簡単に行えます。

　

ファイルの持ち運びなどUSBドライブとして

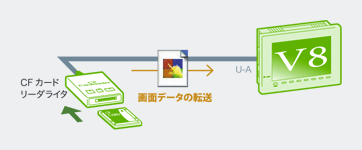

CASE 3 画面データ転送

画面データをCFカードに格納。PCを現場に持っていくことなく、CFカードリーダライタから画面を転送、変更できます。

　

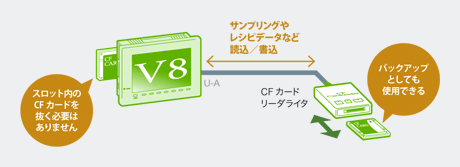

CASE 4 各種データの持ち運び

CFカードを内蔵ドライブとして使用しながら、USB経由で別のCFカードに内蔵ドライブのデータをコピーできます。スロット内のCFカードはそのままに、サンプリングデータやレシピデータなどのバックアップが効率的に行えます。

　

パソコンとの親和性がよりいっそう充実

FAT32への対応

ファイル名が8文字+拡張子3文字までしか扱えない・・・など様々なデメリットがあったFATからFAT32に対応。ロングファイル名の作成もでき、パソコンとの互換性が高まります。

データ増設で画面作成をもっとパワフルに

CFカードで画面データを増設

CFカードを画面データの増設用として使うことも可能。
データ容量を気にすることなく、自在かつパワフルな画面作成ができるようになります。
