プログラマブル表示器 TECHNOSHOTシリーズの製品紹介

TS2000series

  • 5.7 inches
  • QVGA
  • 64K color
  • TFT
  • LED
  • 2ch serial
  • USB miniB
  • CE
  •
  •

High-performance model SVGA 65,536 colors

TS2060i

  • USB A
  • SD Card
  • Ethernet
  • 通信ユニット

TS2060

  • 仕様
  • 外形図
  • システム構成
  • モデル

一般仕様

TS2060TS2060i
電源定格電圧DC24V
電圧許容範囲DC24V± 10%
許容瞬時停電時間1ms以内
消費電力(最大定格)13W以下
絶縁抵抗DC外部端子とFG間: DC500V, 10MΩ以上
物理的環境使用周囲温度0℃~+50℃※1
使用周囲湿度85%RH以下(結露なきこと)※1
使用高度標高2,000m以下
使用雰囲気腐食性ガスがなく、塵埃がひどくないこと、および導電性の塵埃がないこと
保存周囲温度-10℃~+60℃※1
保存周囲湿度85%RH以下(結露なきこと)※1
過電圧カテゴリカテゴリII
汚染度汚染度2
機械的稼働条件耐振動JIS B 3502(IEC61131-2)準拠 振動周波数: 5~9Hz
片振幅: 3.5mm、振動周波数: 9~150Hz
定加速度: 9.8m/s2(1G)、X,Y,Z: 3方向(各10回)
耐衝撃JIS B 3502(IEC61131-2)準拠
ピーク加速度: 147m/s2(15 G)、X,Y,Z : 3方向 各3回(計18回)
電気的稼働条件耐ノイズノイズ電圧 1000Vp-p、パルス幅 1μs、立ち上がり時間: 1ns (ノイズシミュレータによる計測値)
耐静電気放電IEC61000-4-2に準拠、接触6kV、気中8kV
設置条件接地D種接地(第3種接地) FG/SG分離
保護構造パネル前面:IP65相当(パッキン使用時)
リヤケース:IP20相当
構造パネル埋め込み取り付け
冷却方式自然空冷
外形寸法 W×H×D(mm)182.5×138.8×45.8mm
パネルカットW×H(mm)174.0(-0,+0.5)×131.0(-0,+0.5)mm(V806/V606e 同等)
ケース色
バッテリボタン電池内蔵/寿命5年(周囲温度25℃)
材質PC樹脂
  • ※1 故障の原因となりますので、湿球温度39℃以下でご使用ください。

性能仕様

TS2060TS2060i
画面メモリ(FROM)2.5Mバイト10.5Mバイト
バックアップメモリ(SRAM)128Kバイト512Kバイト
ストロークフォント未対応対応
表示部仕様表示デバイスTFTカラー
表示分解能320 × 240
表示サイズ5.7型(QVGA)
表示色65,536色(ソフトにて32K色/256色/128色/モノクロに対応)
バックライトLED
バックライト寿命50,000時間
タッチスイッチ仕様方式アナログ抵抗膜
ファンクションスイッチ仕様構成数6個
外部インターフェースD-Sub9ピン※2未対応RS-232C/RS-422/RS-485、調歩同期式データ長:7、8ビット バリティ:偶数、奇数、なしストップビット:1、2ビット 伝送速度:4800、9600、19200、38400、57600、76800、115200 bps
モジュラー8ピン(MJ1/MJ2)RS-232C/RS-422(4線式)※3/RS-485(2線式)、調歩同期式データ長:7、8ビット バリティ:偶数、奇数、なしストップビット:1、2ビット 伝送速度:4800、9600、19200、38400、57600、76800、115200、187500 bps※4
SDカード未対応1スロット 標準装備
(SD/SDHCカード)
Ethernet未対応1CH 伝送速度:100Mbps、10Mbps
USBType mini-B(Ver.2.0)Type A、Type mini-B(Ver.2.0)
通信ユニット未対応CUR-xx対応
時計バックアップ期間約5年(周囲温度25 °C)
カレンダ精度通電時:月差 ±210 秒(周囲温度25°C)無通電時:月差 ±90 秒(周囲温度25°C、電池バックアップ時)
適合規格CEマーキングEN61000-6-2、EN61000-6-4
UL・cULUL61010-1、UL61010-2-201
KC対応
  • ※2 TS2060iにオプションユニット(DUR-00)装着した場合のみ。
  • ※3 MJ2のみ4線式に対応。
  • ※4 187500 bpsはシーメンス社MPI/PPI接続のみ。MPI/PPIはMJ2のみ対応。

インターフェース



外形図/各部名称

外形図

(単位:mm)

正面図側面図背面図
正面図側面図背面図
側面図下面図パネルカット
側面図下面図パネルカット
各部名称
  1. 1ディスプレイ
  2. 2POWERランプ
  3. 3ファンクションスイッチ
  4. 4SDカード用スロット(SD)※
  5. 5電池ホルダ
  6. 6通信インターフェースユニット用コネクタ(EXT1)※
  7. 7ディップスイッチ
  8. 8USB mini-B(U-B)
  9. 9USBケーブル固定用穴
  1. 10スライドスイッチ
  2. 11電源入力端子台
  3. 12通信用FG端子
  4. 13USB-A(U-A)
  5. 14モジュラージャック(MJ1)
  6. 15モジュラージャック(MJ2)
  7. 16100BASE-TX/10BASE-T用コネクタ(LAN)※
  8. 17取付穴

※TS2060iのみ

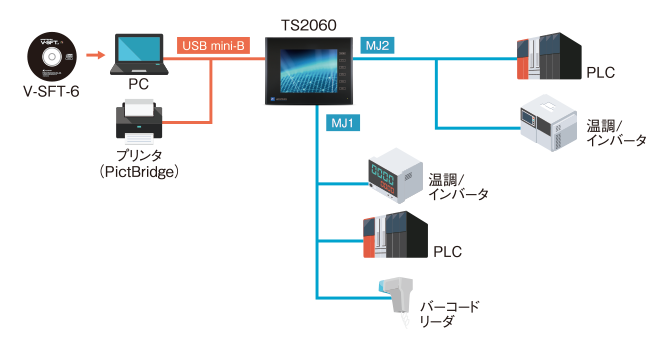

システム構成

TS2060

TS2060

TS2060i

TS2060i



TS2060


【機能仕様】

i:
  • オプションユニット「DUR-00」装着可
  • 通信ユニット「CUR-xx」装着可
  • SD/SDHC用スロット 1CH
  • Ethernet 1CH
  • USB Type A 1ポート
  • 外部5V供給機能あり
なし:上記機能なし
